Mô-đun Rơ-le Kép Hochiki DCP-R2ML là giải pháp tối ưu cho các hệ thống báo cháy hiện đại. DCP-R2ML góp phần nâng cao hiệu quả bảo vệ an toàn cho người và tài sản, đồng thời đáp ứng nhu cầu đa dạng của người sử dụng trong nhiều lĩnh vực khác nhau.

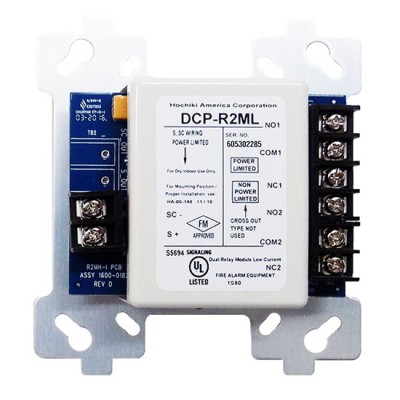

⚡ Mô-đun Relay Kép Hochiki DCP-R2ML – Kiểm soát tín hiệu đầu ra mạnh mẽ và linh hoạt cho hệ thống báo cháy địa chỉ
🧠 Tổng quan sản phẩm Hochiki DCP-R2ML là mô-đun relay địa chỉ hóa kép, cho phép điều khiển 2 tiếp điểm dạng Form C (NO/NC) hoạt động độc lập chỉ với một địa chỉ duy nhất trên vòng lặp tín hiệu SLC. Thiết bị được thiết kế để tích hợp vào hệ thống báo cháy địa chỉ nhằm kiểm soát các chức năng đầu ra như: - Quạt hút khói / quạt tăng áp - Cửa từ / cửa chống cháy - Hệ thống thang máy (elevator recall) - Thiết bị cảnh báo phụ (bell, strobes,...) - Bảng hiển thị phụ / bộ phát lệnh khẩn cấp
🔧 Tính năng nổi bật
Tính năng
Mô tả
2 Relay Form C độc lập
Điều khiển 2 thiết bị riêng biệt với trạng thái NO – COM – NC, lập trình được.
Tiết kiệm địa chỉ hệ thống
Chỉ sử dụng 1 địa chỉ vòng SLC cho cả 2 relay, tối ưu hoá hệ thống.
Relay cơ học dạng latch
Không cần cấp nguồn ngoài 24VDC để duy trì trạng thái, tiết kiệm năng lượng.
Cấu hình linh hoạt đến 16 mức ưu tiên
Dễ dàng tích hợp nhiều tình huống báo cháy/phản ứng.
Tích hợp zoning
Cho phép lập trình hoạt động theo nhóm thiết bị hoặc khu vực.
LED hai màu và LED báo ngắn mạch (SCI)
Giám sát trạng thái relay và lỗi mạch trên mặt module.
Hỗ trợ đấu nối Class A/B
Tùy chọn kiểu đấu dây vòng lặp tín hiệu theo thiết kế công trình.
📐 Thông số kỹ thuật chi tiết
Thông số
Giá trị
Mã sản phẩm
DCP-R2ML (phiên bản dòng nhỏ)
Giao thức truyền thông
Digital Communications Protocol (DCP)
Nguồn cấp
25.3 ~ 39 VDC từ vòng lặp SLC
Dòng tiêu thụ bình thường
350 µA
Dòng tiêu thụ khi báo động
405 µA
Kiểu tiếp điểm
2 Relay Form C độc lập
Công suất tiếp điểm DCP-R2ML
2A @ 30VDC hoặc 0.5A @ 120VAC
Công suất tiếp điểm DCP-R2MH
8A @ 30VDC hoặc 4.8A @ 250VAC
Khả năng cách ly SCI (nếu có)
Có – bảo vệ đoạn mạch ngắn trong vòng lặp
Điện trở trạng thái bình thường SCI
40 mΩ
Dòng SCI khi ngắn mạch
10 mA
Số lượng tối đa/vòng SLC
127 mô-đun
Kích thước
107 x 119 x 35 mm
Nhiệt độ hoạt động
0°C – 49°C
Độ ẩm
90% RH không ngưng tụ
Kiểu lắp đặt
Hộp điện vuông 4” tiêu chuẩn
🔌 Ứng dụng thực tế trong hệ thống báo cháy Hochiki DCP-R2ML lý tưởng cho các tình huống cần điều khiển tín hiệu đầu ra từ trung tâm báo cháy: - Hệ thống hút khói tầng hầm & phòng kỹ thuật: điều khiển trực tiếp quạt hút / van gió. - Hệ thống điều khiển cửa từ: ngắt điện giữ cửa an toàn khi có báo cháy. - Hệ thống phát tín hiệu khẩn cấp: kích hoạt chuông phụ, đèn chớp, cảnh báo sơ tán. - Hệ thống thang máy: trả thang về tầng thoát nạn theo kịch bản. - Hệ thống liên kết âm thanh / ánh sáng khẩn cấp: kích hoạt theo vùng cháy.
🧾 Lợi ích vượt trội khi sử dụng DCP-R2ML ✅ Tiết kiệm chi phí thiết bị và dây dẫn ✅Tăng tính linh hoạt trong lập trình đầu ra theo zone hoặc cảnh báo ưu tiên ✅Duy trì trạng thái relay ổn định mà không cần nguồn nuôi ngoài ✅Giám sát được trạng thái relay và lỗi mạch qua LED tích hợp ✅ Tích hợp dễ dàng với hệ thống Hochiki và các OEM tương thích giao thức DCP
📌 Hướng dẫn kỹ thuật khi lắp đặt - Gán địa chỉ cho mô-đun bằng bộ TCH-B100 trước khi đưa vào vòng SLC. - Đấu dây theo sơ đồ chuẩn Class A hoặc B, đảm bảo dây nguồn và dây điều khiển riêng biệt nếu yêu cầu UL. - Relay dạng “Form C” có 3 chân: NO (thường hở), NC (thường đóng), COM (chân chung). - Không kết nối trực tiếp tải công suất lớn (motor, contactor) mà không qua relay phụ. - Nếu sử dụng phiên bản DCP-R2ML-I, cần lưu ý đến khả năng cách ly ngắn mạch SCI tích hợp.
