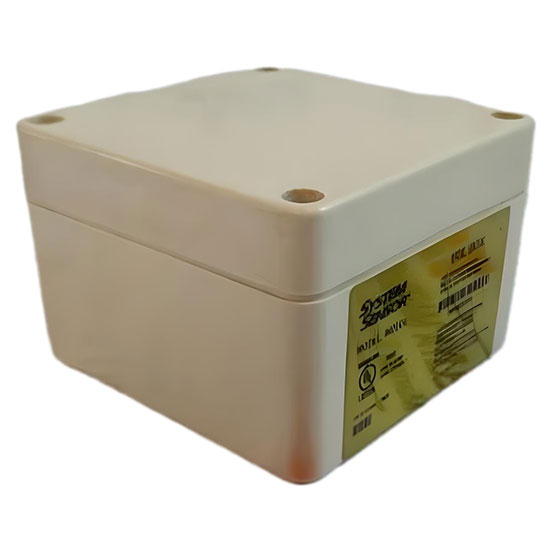

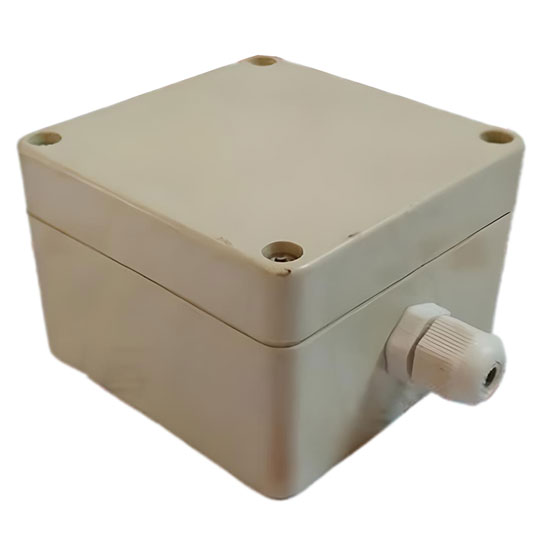

Hộp kết thúc mạch cho dây cảm biến nhiệt System Sensor 887-EOL
SKU: 887-EOL
System Sensor 887-EOL là thiết bị kết thúc mạch chuyên dụng (End-of-Line – EOL) dành cho dòng cáp báo nhiệt tuyến tính kỹ thuật số 800 Series của System Sensor. Đây là thiết bị đóng vai trò giám sát điện trở và trạng thái liên tục của toàn bộ tuyến cáp, đảm bảo hệ thống phát hiện cháy tuyến tính có thể hoạt động chính xác, đáng tin cậy và được giám sát liên tục từ trung tâm báo cháy.
🧩 System Sensor 887-EOL – Hộp kết thúc mạch (End-of-Line Box) cho dây cảm biến nhiệt tuyến tính dòng 800 Series (Digital LHD)
Giải pháp giám sát toàn tuyến – Bảo vệ liên tục – Không bỏ sót nguy cơ cháy âm ỉ cuối vùng
1. Giới thiệu tổng quan System Sensor 887-EOL là thiết bị kết thúc mạch chuyên dụng được thiết kế dành riêng cho dòng dây cảm biến nhiệt tuyến tính 800 Series (Linear Heat Detection Cable – Digital type) của System Sensor. Thiết bị có nhiệm vụ duy trì tính toàn vẹn của mạch phát hiện nhiệt trong suốt chiều dài dây, đặc biệt tại điểm cuối – nơi thường dễ bị bỏ qua trong giám sát hệ thống. Kết hợp cùng cáp LHD kỹ thuật số, 887-EOL đảm bảo rằng mọi sự cố như đứt dây, ngắn mạch, hở mạch hoặc tình trạng cháy tại bất kỳ điểm nào – kể cả điểm cuối đều được phát hiện kịp thời và chính xác tại trung tâm báo cháy.
2. Chức năng và vai trò kỹ thuật 🔹 Chức năng chính: - Đóng vai trò như một điện trở giám sát cuối tuyến (End-of-Line resistor) để kiểm tra trạng thái mạch: + Bình thường: điện trở kết thúc vẫn duy trì. + Lỗi hở mạch hoặc cháy cáp: mất điện trở → trung tâm báo lỗi. + Ngắn mạch: điện trở thay đổi hoặc mất → trung tâm báo sự cố. 🔹 Vai trò kỹ thuật: - Tạo điều kiện cho tủ trung tâm hoặc module giám sát phân biệt được các tình huống khác nhau: Bình thường – Cảnh báo cháy – Lỗi kỹ thuật. - Bảo vệ tính toàn vẹn của hệ thống ngay cả khi chiều dài vùng dò lên đến 1000 mét. - Tăng độ chính xác khi định vị sự cố – tránh việc bỏ sót nguy cơ cháy tiềm ẩn ở cuối tuyến cáp.
3. Cấu trúc và đặc điểm kỹ thuật
Thông số kỹ thuật
Giá trị
Tên sản phẩm
System Sensor 887-EOL
Loại thiết bị
Hộp kết thúc mạch (End-of-Line Box)
Dùng cho
Cáp dò nhiệt tuyến tính kỹ thuật số 800 Series (Non-resettable)
Cấu trúc vật lý
Hộp nhựa công nghiệp kín, chống bụi và độ ẩm
Chức năng chính
Giám sát liên tục điểm cuối của dây cảm biến
Điện trở tích hợp
Theo chuẩn hệ thống để nhận biết tín hiệu cuối tuyến
Nhiệt độ hoạt động
Theo dải hoạt động của cáp 800 Series (từ -25°C đến nhiệt độ ngưỡng – 20°C)
Lắp đặt
Tại điểm kết thúc của mỗi vùng dây Digital LHD
Tương thích hệ thống
Hoạt động với mọi hệ thống báo cháy thường (Conventional) hoặc địa chỉ (Addressable) qua module giám sát vùng (Monitor module)
4. Ứng dụng thực tế 887-EOL được thiết kế để sử dụng cùng cáp JTW-LD-70/85/105/138-887 hoặc các biến thể với vỏ PVC / Nylon / Inox, phù hợp trong nhiều môi trường rủi ro cao như: 🔧 Khoang cáp điện, máng cáp treo, máng ngầm 🚢 Hệ thống ống dẫn nhiên liệu, khoang tàu, hầm chứa 🏭 Nhà máy điện, kho xăng dầu, lọc hóa dầu 🚘 Bãi đỗ xe tầng hầm, đường hầm giao thông ⚡ Tủ điện, máy phát, hệ thống băng chuyền công nghiệp
5. Vai trò trong hệ thống PCCC tổng thể ✅ Khi được lắp đúng quy cách với kẹp nối chuyên dụng, hộp bảo vệ MB và đấu nối đúng cực, thiết bị 887-EOL không chỉ đóng vai trò kết thúc vật lý, mà còn là mắt xích bảo vệ hệ thống khỏi hư hỏng mạch, thao tác sai kỹ thuật hoặc cháy ngầm không phát hiện.
6. Lợi ích khi sử dụng 887-EOL ✔️ Giám sát liên tục – không bỏ điểm mù ở cuối tuyến ✔️Tăng độ tin cậy của hệ thống LHD trong môi trường phức tạp ✔️Dễ lắp đặt, bảo trì, và thay thế khi cần thiết ✔️ Tương thích hoàn toàn với hệ thống báo cháy quốc tế
🔚 Kết luận System Sensor 887-EOL là giải pháp đơn giản nhưng cực kỳ quan trọng để đảm bảo sự an toàn, tính toàn vẹn và khả năng phát hiện sớm cháy ở mọi điểm trên tuyến cáp dò nhiệt. Đây là thiết bị bắt buộc trong mọi thiết kế hệ thống dùng cáp 800 Series, giúp nâng cao tiêu chuẩn an toàn cháy nổ và đáp ứng các yêu cầu nghiệm thu khắt khe trong công trình công nghiệp và hạ tầng quan trọng.
Tom tat nhanh: Tìm hiểu System Sensor 887-EOL, hộp kết thúc mạch (EOL) chuyên dụng cho cáp báo nhiệt tuyến tính kỹ thuật số dòng 800 Series. Đảm bảo giám sát cháy hiệu quả và tuân thủ tiêu chuẩn PCCC. Mua ngay tại t Trang nay duoc toi uu de nguoi doc nam y chinh ngay tu dau, dong thoi giup cong cu tim kiem va mo hinh ngon ngu hieu ro ngu canh, tac gia, ngay cap nhat, cac buoc thuc hien va du lieu lien quan.
Tóm tắt nhanh
System Sensor 887-EOL là hộp kết thúc mạch (EOL) thiết yếu cho cáp báo nhiệt tuyến tính dòng 800 Series.
Thiết bị này đảm bảo tính toàn vẹn của mạch cảm biến, giúp phát hiện lỗi và duy trì hiệu quả hệ thống báo cháy.
Việc sử dụng 887-EOL là bắt buộc để hệ thống báo cháy hoạt động đúng chức năng và tuân thủ các tiêu chuẩn PCCC.
Sản phẩm giúp hệ thống giám sát liên tục, phát hiện sớm các sự cố về đường dây cáp báo nhiệt.
Câu hỏi thường gặp
System Sensor 887-EOL là gì và chức năng chính của nó?
System Sensor 887-EOL là một hộp kết thúc mạch (End-of-Line – EOL) được thiết kế đặc biệt cho dòng cáp báo nhiệt tuyến tính kỹ thuật số 800 Series của System Sensor. Chức năng chính của nó là đảm bảo tính toàn vẹn của mạch cảm biến, giúp hệ thống phát hiện cháy hoạt động chính xác bằng cách cung cấp điện trở cuối đường dây.
Tại sao cần sử dụng hộp kết thúc mạch 887-EOL với cáp báo nhiệt tuyến tính?
Việc sử dụng hộp kết thúc mạch 887-EOL là cần thiết để hệ thống báo cháy có thể giám sát liên tục trạng thái của đường dây cảm biến. Nó giúp phát hiện các lỗi như đứt mạch hoặc ngắn mạch trên đường dây, đảm bảo rằng mọi sự cố về cáp đều được báo cáo kịp thời về tủ trung tâm, từ đó duy trì hiệu quả của hệ thống PCCC.
System Sensor 887-EOL tương thích với những loại cáp báo nhiệt nào?
System Sensor 887-EOL được thiết kế để tương thích độc quyền với dòng cáp báo nhiệt tuyến tính kỹ thuật số 800 Series của System Sensor. Đây là một phần quan trọng trong hệ sinh thái sản phẩm của hãng để đảm bảo hiệu suất tối ưu và khả năng tương thích kỹ thuật.
Tiêu chuẩn nào quy định việc lắp đặt các thiết bị kết thúc mạch trong hệ thống báo cháy?
Việc lắp đặt các thiết bị kết thúc mạch trong hệ thống báo cháy thường tuân thủ các tiêu chuẩn quốc gia và quốc tế về PCCC. Tại Việt Nam, các quy định trong Nghị định 136/2020/NĐ-CP và QCVN 06:2021/BXD liên quan đến thiết kế và lắp đặt hệ thống báo cháy đều yêu cầu đảm bảo tính toàn vẹn và khả năng giám sát của mạch điện.
