Van một chiều lò xo DN300 SHINYI SCVX-0300

Name: Van một chiều lò xo DN300 SHINYI SCVX-0300
SKU: SHINYI SCVX-0300
Price: 13275000 VND
Availability: InStock

SKU: SHINYI SCVX-0300

Van một chiều lò xo DN300 SHIN YI SCVX-0300
Thông số kỹ thuật
- Mã Hàng : SCVX-0300
- Thương hiệu : SHIN YI/ TAIWAN
- Xuất xứ : Việt Nam
- Kích Thước : DN300
- Áp Suất Làm Việc : PN10/PN16; JIS 10K/16K; ANSI 150-LB
- Nhiệt Độ Làm Việc : -10 ~ 80 ºC
- Môi Trường Làm Việc : Nước, Nước Thải, Nước Nhiễm Mặn
- Tiêu Chuẩn Thiết Kế : BS EN 1074-3
- Khoảng Cách Giữa 2 Mặt Bích : BS EN 558-1 TABLE 1 SERIES 10; ASME B16.10
- Tiêu Chuẩn Mặt Bích/Kết Nối : BS EN 1092-2; ISO 7005-2; ASME B16.42; JIS B2220

GIÁ THAM KHẢO

Số lượng:

Bao

Tư vấn kỹ thuật:

Chia sẻ:

Thông tin sản phẩm

Van một chiều lò xo DN300 SHIN YI SCVX-0300
Van một chiều lò xo là loại van dùng để bảo vệ chống lại dòng chảy ngược, chỉ cho dòng chảy đi qua theo một hướng duy nhất và ngăn không cho dòng chảy theo chiều ngược lại. Van vận hành hoàn toàn tự động dựa vào lực chảy của dòng nước. Van được kết nối vào hệ thống dạng mặt bích cả hai mặt.

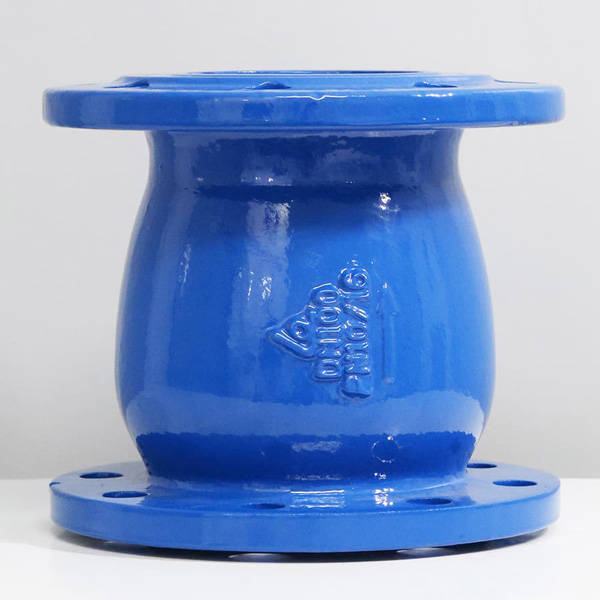

Van một chiều lò xo DN50 SHINYI FHFA 0050 1

Cấu tạo:
Van một chiều lò xo được cấu tạo bởi 04 thành phần chính là thân van, ty van, lá van và lò xo:
- Thân van: được đúc từ gang cầu FCD450, hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm
- Ty van: được sản xuất từ Inox 304, độ bền cao, chống rỉ sét.
- Lá van: dạng đĩa tròn được sản xuất từ gang cầu FCD450, được bọc 100% bằng cao su EPDM, phù hợp với cả môi trường nước sạch và nước thải
- Lò xo: được lồng vào ty van ở giữa lá van và thân trên van, sản xuất từ Inox 304, độ bền cao, chống rỉ sét

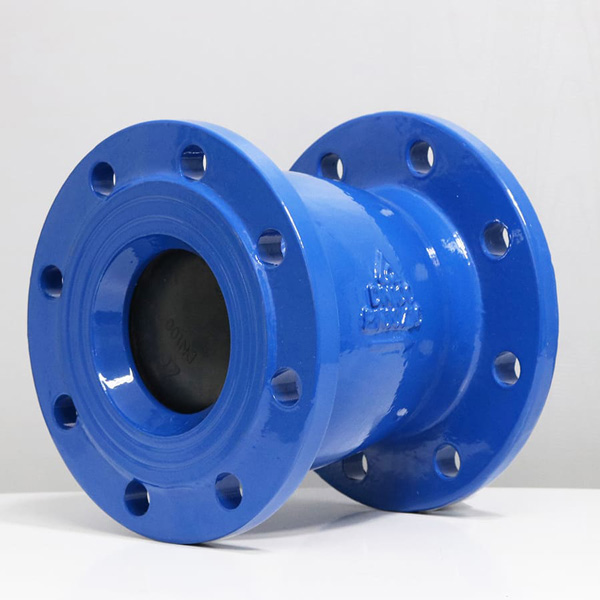

Van một chiều lò xo DN50 SHINYI FHFA 0050 2

Nguyên lý hoạt động:
Khi không có dòng chất lỏng chảy qua van, lá van dưới tác dụng của lực đẩy lò xo được giữ chặt ở ví trí “Đóng”. Khi xuất hiện dòng chảy đến van, dưới tác động của áp lực dòng chảy, lò xo bị ép lại, lá van bị đẩy khỏi vị trí đóng và cho phép dòng chảy đi qua van. Khi dòng chảy ngừng lại, lá van chiệu áp lực của dòng chảy ngược và lực lò xo sẽ quay về vị trí đóng, ngăn cản dòng nước chảy ngược về hướng cửa vào của van. Như vậy sự hoạt động của van một chiều hoàn toàn tự động dưới tác động của dòng chất lỏng.
Ưu điểm:
- Vận hành tự động dựa vào lực chảy của dòng nước.
- Van được sản xuất từ gang cầu FCD450, cao su EPDM cho độ bền cao, chống rỉ sét, an toàn cho nguồn nước sạch.
- Trọng lượng van nhẹ, thiết kế gọn, ít tốn diện tích khi lắp đặt.
THÔNG SỐ KỸ THUẬT/TECHNICAL DETAILS

MÃ SẢN PHẨM/CODE	SCVX
KÍCH THƯỚC/SIZE	DN50 - DN300
SƠN/PAINT	Loại Sơn/Type	EPOXY
	Độ Dầy/Thickness	≥300µm
	Màu Sắc/Color	XANH \| ĐỎ \| THEO YÊU CẦU BLUE \| RED \| AS REQUIREMENT
TIÊU CHUẨN THIẾT KẾ/DESIGN STANDARD	BS EN 1074-3
KHOẢNG CÁCH GIỮA 2 MẶT BÍCH/FACE TO FACE STANDARD	BS EN 558-1 TABLE 1 SERIES 14
TIÊU CHUẨN MẶT BÍCH VÀ ÁP SUẤT LÀM VIỆC/FLANGE STANDARD AND PRESSURE RATING	BS EN1092-2	PN10/PN16
	ISO 7005-2
	JIS B2220	JIS 10K/16K
	ASME B16.42	125-LB WP-232PSI
NHIỆT ĐỘ LÀM VIỆC/WORKING TEMP	-10 ~ 80 ^oC

Van một chiều lò xo DN50 SHINYI FHFA 0050 3

PART LIST & MATERIALS
Part No.	Description	Materials	Materials Code
1	Body	Ductile Iron	ASTM A536/EN GJS 500-7
2	Disc	Ductile Iron + Vulcanized Rubber	ASTM A536/EN GJS 500-7 + DI + EPDM
3	Int Hex Bolt	Stainless Steel	ASTM 304
4	Spring	Stainless Steel	ASTM A313/304/316
5	Stem	Stainless Steel	AISI 410/304
6	Diffuser	Ductile Iron	ASTM A536/EN GJS 500-7

DIMENSIONS
DN	L	D		K		n-Ød		C
		PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
50	150	165		125		4-Ø19		19
65	170	185		145		4-Ø19		19
80	180	200		160		8-Ø19		19
100	190	220		180		8-Ø19		19
125	200	250		210		8-Ø19		19
150	210	285		240		8-Ø23		19
200	230	340		295		8-Ø23	12-Ø23	20
250	250	405		350	355	12-Ø23	12-Ø28	22
300	270	460		400	410	12-Ø23	12-Ø28	24.5
