Van báo động DN200 PROTECTOR P-D200
Van báo động DN200 PROTECTOR P-D200
34.450.000 đ
[Giá chưa bao gồm VAT]

Van báo động DN200 PROTECTOR P-D200

Mã sản phẩm: PROTECTOR P-D200 Lượt xem: 105

Mô tả sản phẩm:

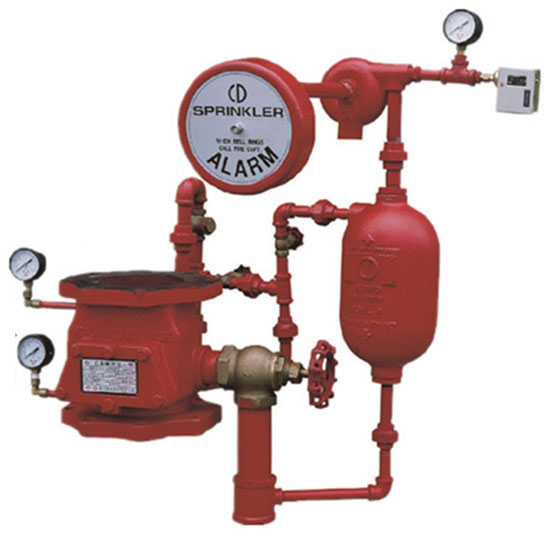

Van báo động DN200 PROTECTOR P-D200 (gồm thân van, phụ kiện chuông, bình điều áp) điều khiển hệ thống sprinkler kín
Thông số kỷ thuật

- Mã sản phẩm : P-D200
- Thương hiệu : PROTECTOR
- Xuất xứ : Đài Loan
- Kích cỡ: 200mm
- Áp lực vận hành: 175PSI (12,3bar).
- Áp lực thử ngiệm: 350PSI (24,6 bar).
- Chất liệu: Gang - Đồng
- Lưu lượng (tối đa): 2100 lít/ phút
- Tốc độ dòng chảy: 4,5m/s
34.450.000 đ
[Giá chưa bao gồm VAT]
Xuất xứ
Thương hiệu


Mô tả chi tiết

Van báo động( Alarm Check Valve 8'')DN200 Protector P-D200, Van báo động DN200 PROTECTOR P-D200 (gồm thân van, phụ kiện chuông, bình điều áp) điều khiển hệ thống sprinkler kín
Alarm van (Van báo động) là loại van hoạt động dựa trên nhuyên tắc chênh lệch áp suất trên đường ống, thường áp dụng trên đường ống kín. Ban đầu, khi áp suất trên đường ống cân bằng thì van có tác dụng cho nước đi qua thân van và không có nước xả ra đường chuông. Khi hệ thống chênh lệch áp suất (áp suất động) thì sẽ có nước cháy qua đường chuông, làm chuông kêu, đồng thời tác động công tắc áp suất đưa tín hiệu báo động về trung tâm báo cháy.
Tính năng, đặc điểm
Chức năng: Sữ dụng trong hệ thống chữa cháy, nhằm phát tín hiệu báo động khi có sự cố cháy xảy ra ( vỡ đầu phun spnkler).
Cấu tạo: Về cơ bản, thiết bị gồm: Thân van, đồng hồ đo áp suất, chuông nước và công tắc áp suất.
- Thân của Alarm Valve – Body  bản chất là 1 van 1 chiều, điều hướng dòng nước, có lỗ tiết lưu về chuông nước, đồng hồ áp suất, công tắc áp lực và van kiểm tra.
- Đồng hồ áp suất – Pressure Metter: gồm 2 chiếc có tác dụng giám sát áp suất trên và áp suất dưới của van(áp suất trên được hiểu là áp suất từ alarm Valve đến tận đầu phun sprinkler, áp suất dưới được hiểu là áp suất từ van trở về hệ thống máy bơm nước).
- Chuông nước – Water Alarm Bell được nối với lỗ tiết lưu nằm tại cánh van, giám sát dòng nước chảy qua van, thông báo cho người sử dụng biết hệ thống đang hoạt động bằng tiếng chuông cơ học
- Công tắc áp suất – Pressure Switch  cũng được nối với lỗ tiết lưu nằm tại cánh van, giám sát dòng nước chảy qua van, thông báo cho người dùng biết hệ thống đang hoạt động bằng tín hiệu đóng cắt on – off, Công tắc áp suất – Pressure Switch theo tiêu chuẩn được kết nối trực tiếp về tủ báo cháy để giám sát tín hiệu khi có sự cố xảy ra.
Nguyên tắc hoạt động:
Bộ valve được lắp đặt trên đường ống cấp nước cho hệ thống đầu phun spinkler.
- Trang thái bình thường: áp lực phía trên thân valve và phía dưới than valve cân bằng nhau, thân valve được đóng chặt.
- Trạng thái bù áp: Khi áp lực đường ống, phía trên thân valve bị suy giảm nhẹ do rò rỉ trên đường ống, máy bơm bù sẽ khởi động bù nhẹ lại lượng nước hao hụt, lượng nước này sẽ bù thông qua đường bypass (phía trên thân valve và phí dưới thân valve có đường ống nối thông với nhau gọi là đường bypass.)
- Trạng thái báo cháy: Khi xảy ra sự cố báo cháy, đầu phun spinkler bị vỡ, áp lực nước phía trên thân valve báo động PROTECTOR P-D100 giảm mạnh, máy bơm bù chạy, nếu áp lực giảm nhanh thì máy bơm chính tiếp tục chạy, do lưu lượng nước lớn làm cho valve trong thân valve mở lên, kích hoạt chuông nước phát báo động, kích hoạt công tắc áp lực gửi tín hiệu về trung tâm báo cháy. Bình điều áp được sữ dụng trong hệ thống valve báo đông PROTECTOR P-D100 nhằm tăng độ ổn định hệ thống.
Thông số kỷ thuật
- Mã sản phẩm : P-D200
- Thương hiệu : PROTECTOR
- Xuất xứ : Đài Loan
- Kích cỡ: 200mm
- Áp lực vận hành: 175PSI (12,3bar).
- Áp lực thử ngiệm: 350PSI (24,6 bar).
- Chất liệu: Gang - Đồng
- Lưu lượng (tối đa): 2100 lít/ phút
- Tốc độ dòng chảy: 4,5m/s
ỨNG DỤNG
Van báo động được lắp đặt tại đường ống cung cấp nước chính cho hệ thống sprinkler có áp lực. Nó có chức năng kiểm tra lưu lượng nước đi vào hệ thống và báo động khi có bất kì sự thay đỏi nào.
