Mô tả sản phẩm:
Tủ điều khiển báo cháy thông thường 4 vùng gắn trên vỏ nhựa ABS Detnov CCD-104 Thông số kỷ thuật - Mã sản phẩm : CCD-104 - Nhà sản xuất: Detnov - Xuất xứ: Tây Ban Nha Tủ điều khiển - Nguồn cung cấp: 90-264VAC 50/60 Hz - Dung lượng ắc quy: 2 x 7.5 Ah Vùng (zone) - Dòng tối đa khi vùng có báo động: 82 mA - Dòng tối da khi vùng chế độ chờ: 3,5 mA - Số lượng thiết bị tối đa trên mỗi vùng: 32 đầu báo / 10 nút nhấn khẩn - Trở kháng đường dây tối đa: 44 Ω Ngõ ra ra âm thanh - Dòng tải tối đa: 500 mA/ ngõ ra - Thời gian điều chỉnh độ trễ: 0 - 10 phút - Ngõ ra tiếp điểm rơle: 10A đến 30VCC - Ngõ ra nguồn phụ trợ 24V: 500 mA - Ngõ ra nguồn 24 V có thể reset: 500 mA. Thời gian reset 5s - Chú ý: Hai ngõ ra 24 V có tổng dòng 500 mA Môi trường - Nhiệt độ hoạt động: Từ -5ºC đến + 50ºC - Độ ẩm tương đối: 95% không ngưng tụ - Tiêu chuẩn bảo vệ IP: IP30 Đặc điểm vật lý - Kích thước: 439 mm x 268 mm x 112 mm - Trọng lượng (không có ắc quy): 1,9 kg Phê duyệt - Tiêu chuẩn đáp ứng EN 54-2 và EN 54-4 |
- CSKH: 0901.37.33.56 (Ms.Quỳnh) - 0912.124.679(Ms.Hoa)
- Hỗ trợ trực tuyến
×
![]()

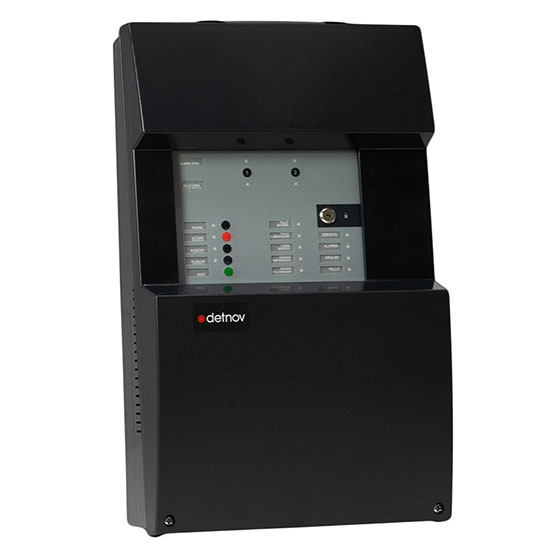

Tủ báo cháy thông thường 4 vùng Detnov CCD-104
Mã sản phẩm: Detnov CCD-104 Lượt xem: 123
Liên hệ
Thương hiệu
Xuất xứ
Mô tả chi tiết
Tủ báo cháy thông thường 4 vùng Detnov CCD-104, Tủ trung tâm báo cháy 4 zone Detnov CCD-104, Tủ điều khiển báo cháy thông thường 4 vùng gắn trên vỏ nhựa ABS Detnov CCD-104Báo cháy vùng có chức năng báo cháy một khu vực, một địa điểm (không biết vị trí cháy chính xác), đặc biệt phù hợp với các công trình có quy mô vừa và nhỏ như: nhà hàng, nhà ở, cửa hàng tiện lợi…
Tủ trung tâm báo cháy thông thường 4 zone CCD-104 thuộc dòng sản phẩm CCD-100. Vỏ tủ làm bằng nhựa ABS, có tùy chọn gắn âm tường. Có thể phân biệt giữa tín hiệu báo cháy của đầu báo và nút nhấn khẩn. Lắp đặt lên đến 32 đầu báo mỗi vùng. Kết nối được với PC thông qua USB để lập trình yêu cầu phức tạp. Có thể kết nối tủ báo cháy vùng vào đường loop của hệ thống báo cháy địa chỉ. Tích hợp có 2 ngõ ra điều khiển chuông, đèn còi giám sát có thể cấu hình (mỗi ngõ ra 500 mA), có ngõ ra rơ le báo động và lỗi. Có sẵn ngõ ra nguồn 24V cố định và ngõ ra nguồn có thể reset được (dòng tiêu thụ tối đa 2 ngõ 500 mA) và 1 ngõ vào có thể lập trình. Tủ cũng cho phép kết nối với mạch giao tiếp mở rộng: mạch mở rộng 4 ngõ ra điều khiển chuông, đèn còi (TSD100), mạch giao tiếp Modbus (TMD-100), mạch kết nối loop tủ địa chỉ (TPLD-100), Mạch bảo trì và điều khiển từ xa thông qua Detnov Cloud (TED-151-CL).
Đặc điển
- Tủ báo cháy 4 vùng
- Ngõ ra ra rơ le trạng thái báo động
- Ngõ ra chuyển tiếp trạng thái lỗi
- 2 ngõ ra âm thanh được giám sát (mỗ ngõ ra 500 mA)
- Cài đặt được độ trễ âm thanh trên bo mạch chủ
- Nguồn phụ phụ trợ 24V (500 mA ), nguồn ngõ ra 24 V có thể reset (500 mA ).Cả tổng dòng tải cả 2 ngõ ra 500 mA
- Ngõ vào có thể cấu hình
- Chế độ kiểm tra “test” với chức năng tự động reset
- Bàn phím đa ngôn ngữ
- Vỏ tủ nhựa ABS, có thể gắn vào tường (tùy chọn)
- Tùy chọn card mở rộng ngõ ra âm thanh giám sát.
- Tùy chọn card mở rộng ngõ ra rơ le
- Tùy chọn card mở rộng giao tiếp: Contact ID, Mobus, kết nối hệ thống địa chỉ, bảo trì và điều khiển từ xa (Detnov Cloud)
- Đáp ứng tiêu chuẩn EN 54-2, EN 54-4 và EN 54-13
Thông số kỷ thuật
- Mã sản phẩm : CCD-104
- Nhà sản xuất: Detnov
- Xuất xứ: Tây Ban Nha
Tủ điều khiển
- Nguồn cung cấp: 90-264VAC 50/60 Hz
- Dung lượng ắc quy: 2 x 7.5 Ah
Vùng (zone)
- Dòng tối đa khi vùng có báo động: 82 mA
- Dòng tối da khi vùng chế độ chờ: 3,5 mA
- Số lượng thiết bị tối đa trên mỗi vùng: 32 đầu báo / 10 nút nhấn khẩn
- Trở kháng đường dây tối đa: 44 Ω
Ngõ ra ra âm thanh
- Dòng tải tối đa: 500 mA/ ngõ ra
- Thời gian điều chỉnh độ trễ: 0 - 10 phút
- Ngõ ra tiếp điểm rơle: 10A đến 30VCC
- Ngõ ra nguồn phụ trợ 24V: 500 mA
- Ngõ ra nguồn 24 V có thể reset: 500 mA. Thời gian reset 5s
- Chú ý: Hai ngõ ra 24 V có tổng dòng 500 mA
Môi trường
- Nhiệt độ hoạt động: Từ -5ºC đến + 50ºC
- Độ ẩm tương đối: 95% không ngưng tụ
- Tiêu chuẩn bảo vệ IP: IP30
Đặc điểm vật lý
- Kích thước: 439 mm x 268 mm x 112 mm
- Trọng lượng (không có ắc quy): 1,9 kg
Phê duyệt
- Tiêu chuẩn đáp ứng EN 54-2 và EN 54-4
Tại sao nên lựa chọn trung tâm báo cháy vùng CCD-100
Đầu nối tín hiệu không phân cực
Đây là ưu điểm mà không phải nhà sản xuất nào cũng đáp ứng, tạo điều kiện thuận lợi cho quá trình đấu nối lắp đặt.
Nhiều hãng tủ người thi công bắt buộc phải xác định rõ cực âm, cực dương để đấu nối dây cho đúng. Nếu không thỏa mãn điều kiện tủ sẽ báo lỗi và chắc chắn không thể hoạt động. Điều này gây nhiều khó khăn và khiến các đơn vị mất nhiều thời gian để hoàn thành, nhất là đối với các công trình có quy mô thiết bị lớn.
Tình trạng trên được khắc phục triệt để khi sử dụng trung tâm báo cháy vùng Detnov không phân cực. Không cần xác định cực âm dương theo tác lắp đặt rất đơn giản mà lại giảm tối thiểu sai sót.
Tích hợp giao tiếp với tủ địa chỉ
Đối với một vài công trình đặc biệt, cần lắp đặt hệ thống báo cháy địa chỉ và hệ vùng kết hợp nhằm đảm bảo hiệu quả chữa cháy và tối ưu chi phí thì Detnov là một lựa chọn sáng suốt. Ta chỉ cần gắn module TED-151-CL lên đường loop, tủ địa chỉ sẽ giao tiếp với tủ vùng và báo cháy chi tiết đến từng zone
Ví dụ:
Công trình phức hợp tòa nhà văn phòng cùng 8 xưởng sản xuất đánh dấu từ 1 đến 8 sử dụng hệ thống báo cháy địa chỉ và muốn giám sát cháy nổ của 8 xưởng bằng báo cháy vùng. Ta chỉ cần sử dụng trung tâm báo cháy 8 vùng và module giao tiếp TED-151-CL gắn lên đường loop. Khi sự cố cháy nổ xảy ra ở 1 trong 8 xưởng, tủ địa chỉ có thể giám sát được chính xác xưởng nào đang cháy.
Phân biệt báo động giữa nút khẩn và đầu báo
Thông thường, đối với thiết bị thường mà lắp trên cùng một zone thì khi có hỏa hoạn nó chỉ báo zone đó đang cháy. Nhưng hệ vùng Detnov thì khác, nó phân biệt được nút nhấn với đầu báo trên cùng 1 zone giúp người quản lý biết được vị trí cũng như mức độ cảnh báo (nút nhấn thì chỉ cảnh báo khi có người nhấn, độ chính xác sẽ cao hơn).
Có thể giám sát và điều khiển từ xa qua điện thoại và máy tính
Lại một đặc điểm mà hiếm hãng nào trên thế giới đáp ứng ở thời điểm hiện tại, phải nói Detnov như nhà tiên phong trong công cuộc đưa công nghệ 4.0 vào công tác PCCC.
Chỉ với giải pháp Detnov Cloud
✔ Hệ thống báo cháy được kết nối an toàn, bảo mật đến hệ thống lưu trữ trực tuyến của DetNov qua TCP/IP
✔ Giám sát, điều khiển và bảo trì từ xa thông qua thiết bị di động và máy tính
✔ Kết nối Google Map đến vị trí lắp đặt hệ thống giúp dễ dàng tìm đường khi có sự cố
Có thể thấy, báo cháy thường Detnov là một giải pháp toàn diện rất đáng sử dụng.
☑ Các mẫu tủ trung tâm báo cháy vùng Detnov
Detnov cung cấp tủ vùng tùy chọn từ 2 đến 12 zone, kết nối lên đến 32 đầu báo trên một kênh. Có chức năng phân biệt tín hiệu báo cháy giữa đầu báo và nút nhấn khẩn và có thể cài đặt nhiều chức năng hoạt động của tủ bằng máy tính.
Ngoài ra, trung tâm báo cháy còn có thể kết nối BMS qua Modbus RS485 và kết nối trung tâm nhận báo động (ARC) sử dụng giao thức Contact ID.
