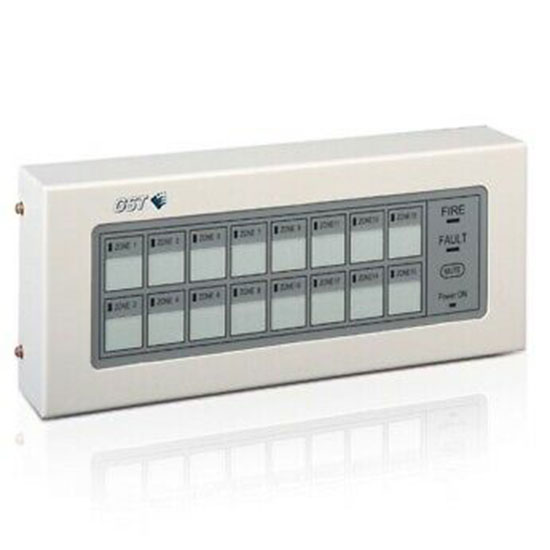

Bảng hiển thị phụ báo cháy GST-RP16
Bảng hiển thị phụ báo cháy GST-RP16
3.250.000 đ
[Giá chưa bao gồm VAT]

Bảng hiển thị phụ báo cháy GST-RP16

Mã sản phẩm: GST-RP16 Lượt xem: 106

Mô tả sản phẩm:
Bảng hiển thị 16 Zone báo cháy và báo lỗi GST-RP16
Thông số kỷ thuật
- Mã sản phẩm : GST-RP16
- Thương hiệu : GST
- Xuất xứ : Trung Quốc
- Điện áp vận hành: 18VDC- 28VDC.
- Dòng vận hành tĩnh: 12mA, khi có báo động: 60mA.
- Hiển thị 16 vùng cảnh báo. 2 tín hiệu báo lỗi.
- Sử dụng trong nhà.
- Kích thước: 280mm x 110mm x 46mm.
- Nhiệt độ môi trường: 0oC + 40oC
- Độ ẩm tương đối: ≤95% không ngưng tụ
3.250.000 đ
[Giá chưa bao gồm VAT]
Xuất xứ
Thương hiệu


Mô tả chi tiết

Bảng hiển thị phụ báo cháy GST-RP16, Bảng hiển thị 16 Zone báo cháy và báo lỗi GST-RP16, Bộ hiển thị phụ GST-RP16 kết nối qua đường truyền RS-485
Đặc trưng
- Dùng cho tủ GST-102-104-108-116
- Điện áp lấy trực tiếp từ tủ trung tâm
- Bộ hiện thị phụ GST-RP-16, sử dụng cho hệ thống báo cháy dạng vùng, dùng để hiển thị thông tin hệ thống báo cháy, được sử dụng trong các tòa nhà, trung tâm điều khiển báo cháy.
- Khi tủ trung tâm báo cháy nhân tín hiệu cháy, nó sẽ báo động và gởi tín hiệu đỏ đèn bộ hiển thị GST-RP-16, bộ hiện thị sẽ hiển thị vùng cháy và phát âm thanh cảnh báo.
Thông số kỷ thuật
- Mã sản phẩm : GST-RP16
- Thương hiệu : GST
- Xuất xứ : Trung Quốc
- Điện áp vận hành: 18VDC- 28VDC.
- Dòng vận hành tĩnh: 12mA, khi có báo động: 60mA.
- Hiển thị 16 vùng cảnh báo. 2 tín hiệu báo lỗi.
- Sử dụng trong nhà.
- Kích thước: 280mm x 110mm x 46mm.
- Nhiệt độ môi trường: 0oC + 40oC
- Độ ẩm tương đối: ≤95% không ngưng tụ
Hướng dẫn kết nối bảng hiển thị phụ báo cháy GST GST-RP16
– Bảng hiển thị phụ GST-RP16 dùng để kết nối với trung tâm báo cháy 16 kênh để hiển thị trình trạng báo cháy và báo lỗi của các zone.
– Nhược điểm của bảng hiển thị phụ này là nếu zone nào muốn hiển thị thì phải kéo một sợi dây tín hiệu về bảng hiển thị phụ chứ nó không hoạt động qua cổng RS485 như các bảng hiển thị phụ của các hệ thống báo cháy khác. Vì vậy mà số lượng dây sử dụng nhiều hơn rất nhiều so với các hệ thống báo cháy khác.

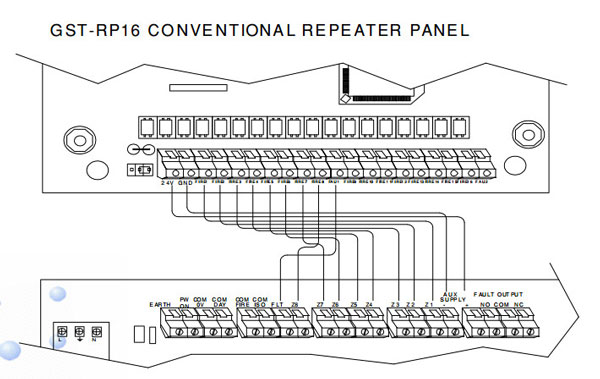

Sơ đồ kết nối dây từ tủ báo cháy đến bảng hiển thị phụ GST
Bảng hiển thị phụ báo cháy GST RP16 1

Sơ đồ kết nối hệ báo cháy gst
- Sử dụng nguồn 24vdc từ tủ báo cháy chính từ cổng AUX Supply
- Sử dụng ngõ Z1-Z16 trên ngõ ra Repeater kết nối với Z1-Z16 trên bảng hiển thị
- Sử dụng ngõ báo lỗi FLT trên tủ báo cháy kết nối với ngõ FAULT trên bảng hiển thị nếu muốn hiển thị lỗi.
- Chú ý dây tín hiệu không được đi quá xa không quá 1000m.
