Đầu báo lửa hồng ngoại IR³ chống cháy nổ DETNOV DLL-IR3EX
Mã sản phẩm: DETNOV DLL-IR3EX Lượt xem: 187
Liên hệ
Thương hiệu
Xuất xứ
Mô tả chi tiết

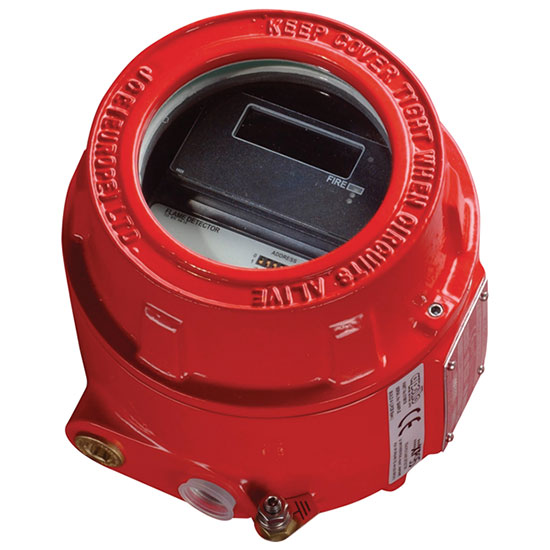

Đầu báo lửa 3 tia hồng ngoại IR³ chống cháy nổ DETNOV DLL-IR3EX
Với môi trường khắc nghiệt và nguy hiểm thì việc báo cháy lại càng phải được đảm bảo và sử dụng những thiết bị chuyên biệt phù hợp như chống nổ, chống cháy, chịu được sự khắc nghiệt của điều kiện môi trường. Đầu báo lửa hồng IR3 của DETNOV là một trong số đó mà chuyên mục hôm nay chúng tôi muốn giới thiệu đến các bạn. Hiện tại trên thị trường hiện nay có 3 mẫu khác nhau đó là : DETNOV DLL-IR3, DETNOV DLL-IR3IS và DETNOV DLL-IR3EX.
Tính năng, đặc điểm của đầu báo lửa hồng ngoại IR³ chống cháy nổ DETNOV DLL-IR3EX
- Đầu báo lửa IR³ (3 tia hồng ngoại) cho môi trường chống cháy nổ với vỏ chống cháy IP 66. Tiêu chuẩn EN54-10, chống cháy nổ atex ii 2 g d, cenelec / IEC Ex d IIC T4 Gb và ex IIIC T135ºc Db IP 66 a21, cho khu vực zone 1, 2, 21 hoặc 22.
- Phát hiện theo góc 90 độ hình nòn và khoảng cách phát hiện tối đa 45 m. Bao gồm các ngõ ra có thể lựa chọn: rơ-le tiếp điểm khô hoặc có điện áp 4-20 mA có thể lập trình. Tích hợp bộ lọc và vi xử lý phân tích để loại bỏ tín hiệu báo động sai. Phản ứng phổ hồng ngoại: 0.75 đến 2.7 µm
- Đầu báo lửa 3 tia hồng ngoại (IR³) cho môi trường chống cháy nổ được thiết kế để bảo vệ các khu vực có thể xảy ra cháy nổ và phát hiện hầu hết tất cả các ngọn lửa, bao gồm cả đám cháy hydrocacbon với phát xạ 4,3 μm thông qua các đám cháy không nhìn thấy được như hydro
- Đầu dò ngọn lửa IR3 nhạy cảm với bức xạ tia hồng ngoại nhấp nháy, tần số thấp (1- 15Hz) do ngọn lửa phát ra trong quá trình đốt cháy ngay cả khi ống kính bị nhiễm bẩn bởi một lớp dầu, bụi, nước, hơi hoặc băng.
- Máy dò này có hai cảm biến IR phản ứng với các bước sóng IR khác nhau để phân biệt giữa ngọn lửa và nguồn bức xạ giả. Báo động giả do ánh sáng mặt trời nhấp nháy được tránh bằng sự kết hợp của các bộ lọc và vi xử lý phân tích để loại bỏ tín hiệu báo động sai.
- Đầu báo lửa IR³ bao gồm các đầu ra có thể lựa chọn của các tiếp điểm rơ le hoặc điện áp 4-20mA, theo tiêu chuẩn.
Đặc trưng của đầu báo lửa hồng ngoại IR³ chống cháy nổ DETNOV DLL-IR3EX
- Khả năng chống báo giả cao từ các nguồn khác không phải lửa- Chịu được khói, hơi, bụi và sương mù
- Phù hợp với khu vực chống cháy nổ zone 0, 1 hoặc 2
- Lắp đặt khu vực trong nhà và ngoài trời
- Không bị ảnh hưởng bởi gió hoặc đối lưu
- Phản ứng với ngọn lửa với nhiều loại nhiên liệu
- Phát hiện lửa phân tích đa phổ
- Có ngõ ra có thể lựa chọn
- Có thể lựa chọn tốc độ phản ứng
- Độ nhạy có thể cài đặt
- Tích hợp chức năng kiểm tra tự động hoặc bằng tay
- Nguồn tiêu thụ thấp
- Phản ứng nhanh với lửa
Thông số kỷ thuật của đầu báo lửa hồng ngoại IR³ chống cháy nổ DETNOV DLL-IR3EX
- Mã sản phẩm : DLL-IR3EX- Nhà sản xuất: Detnov
- Xuất xứ: Tây Ban Nha
- Điện áp hoạt động: 14 đến 30 VDC
- Dòng hoạt động
+ 8mA, RL2 được cấp nguồn
+ 4mA, dòng vòng loop, RL2 tắt
+ 3mA, RL2 tắt
- Dòng báo động
+ 28mA, RL1 & RL2 được cấp nguồn
+ 20mA, dòng vòng loop, RL1 & 2 tắt
+ 9mA, RL1 được cấp nguông
- Thời gian reset bật nguồn tối đa: 2 giây.
- Kiểm tra tín hiệu điện áp: 14 đến 30 VDC
- Ngõ ra rơ-le: Thường đóng (NC), thường mở (NO)
+ Có thể lập trình: Chốt tín hiệu hoặc không chốt tín hiệu
+ Dòng tải tiếp điểm: 1 A
- Điện áp tối đa: 50 VDC
+ Công suất tối đa 30W (Lưu ý: Chỉ tải điện trở)
- Vật liệu vỏ hợp kim kẽm đúc (ZA12)
- Màu sắc: màu xanh
- Kích thước: 142 (H) x 108 (W) x 82 (D) mm
- Cân nặng: 2kg
- Tuyến cáp: 2 x 20 mm
- Dây đấu có tiết diện: 1.0 đến 4.0mm²
- Nhiệt độ hoạt động: -10 ° C đến + 55 ° C
- Nhiệt độ lưu trữ: -20 ° C đến + 65 ° C
- Độ ẩm tương đối 95% Không ngưng tụ
- Tiêu chuẩn bảo vệ IP66
- Phạm vi phát hiện:
+ Lớp 1 *: 0,1m² n-heptan ở 25m
+ Lớp 3: 0,1m² n-heptan ở 12m (xem EN54: 10 để biết cài đặt độ nhạy)
- Phát hiện theo góc 90 độ hình nón
- Bước sóng hoạt động
+ Băng tần IR: 0,75 đến 2,7μm
- Tiêu chuẩn đáp ứng: ATEX & IECEx:
+ I I 2GD Ex d IIC T4 Gb
+ Ex tb IIIC T135°C Db IP66 A21
+ [Zones 1, 21, 2 and 22]
Ứng dụng đầu báo cháy lửa DLL-IR3EX
Đầu báo lưa IR³ (3 tia hồng ngoại) DLL-IR3EX (16519) phát hiện lửa các khu vực đặc biệt như:- Trạm nén khí
- Nhà máy hóa chất
- Địa đạo
- Tái chế rác thải
- Công trình sử dụng năng lượng hạt nhân
- Phòng động cơ
- Sản xuất dược phẩm
- Ứng dụng quân sự
- Công nghiệp đường biển
- Xử lý than
- In ấn
- Sản xuất LNG / LPG
Nguyên lý hoạt động đầu báo cháy IR3
- Đầu báo lửa IR3 là đầu báo cháy hồng ngoại “3 trong 1”, sử dụng kết hợp 3 cảm biến hồng ngoại (IR) theo dõi 3 dải bước sóng riêng biệt trong vùng hồng ngoại và so sánh tỷ lệ giữa chúng với nhau.- Một đầu cảm biến theo dõi ở phạm vi bước sóng 4.4 µm (bức xạ của khí CO2 nóng được tạo ra trong quá trình cháy), các cảm biến khác tham chiếu ở dãy bước sóng liền kề phía trên và phía dưới, khu vực bức xạ của blackbody (gây ra bởi bếp lò, lò sưởi, đèn sợi đốt, đèn halogen…) và của bức xạ nền (background).
- Trong khi đầu cảm biến ở dải bức xạ của CO2 có nhiệm vụ phát hiện bức xạ của lửa, thì các đầu cảm biến khác cảm nhận tất cả bức xạ không phải của lửa. Đầu báo IR3 sẽ phân tích cường độ, tỷ lệ, sự tương quan, giá trị ngưỡng và tín hiệu nhấp nháy của bức xạ thu được từ ba cảm biến này.
- Kết quả là đầu báo IR3 có phạm vi bảo vệ lớn và khả năng chống báo giả cao. Đầu báo IR3 có thể phát hiện lửa của một chảo dầu kích thước 0.1m2 tại khoảng cách xa đến 65m trong thời gian dưới 6 giây.
- Đầu báo lửa IR3 có độ nhạy cao, phạm vi phát hiện lớn, trong khi khả năng giảm thiểu báo động giả được duy trì. So sánh về phạm vi bảo vệ, đầu báo lửa hồng ngoại tiêu chuẩn có phạm vi bảo vệ 15-20m, trong khi đầu báo lửa IR3 cho phép mở rộng phạm vi phát hiện lên tới 65m.
- Hầu hết các cảm biến trên đầu báo lửa IR phản ứng với ánh sáng 4.3, được phát ra từ ngọn lửa hydrocarbon. Bằng cách đáp ứng 0,75 đến 2,7 phát xạ ánh sáng từ các đám cháy, đảm bảo tất cả các ngọn lửa nhấp nháy đều có thể được phát hiện.
- Đầu báo lửa có ba cảm biến hồng ngoại. Có thể phân biệt giữa ngọn lửa và các nguồn sáng khác bằng cách chỉ đáp ứng với các bước sóng quang cụ thể và tần số nhấp nháy ngọn lửa. Tránh được báo động sai do các yếu tố như ánh sáng mặt trời nhấp nháy được tránh bởi kết hợp các bộ lọc và kỹ thuật xử lý tín hiệu. Khả năng phát hiện tần số thấp cho phép cảm biến hoạt động thông qua một lớp dầu, bụi, hơi nước hoặc nước đá.
- Khi phát hiện lửa cảnh báo được truyền qua khuếch đại hiện tại (2- dây) hoặc tiếp điểm rơle (4 dây). Báo động cũng được chỉ định tới đèn LED được tích hợp.
- Trên đây là nguyên lý hoạt động của thiết bị báo lửa hồng ngoại chống nổ IR3 mã DETNOV DLL-IR3, DETNOV DLL-IR3IS và DETNOV DLL-IR3EX mà chúng tôi muốn gửi đến các bạn. Theo dõi chuyên mục của chúng tôi để có thể cập nhật những thông tin hữu ích khác về các thiết bị báo cháy nhé! Nếu có thắc mắc cần giải đáp vui lòng đê lại thông tin bên dưới để chúng tôi có thể hỗ trợ sớm nhất.
