Module giao tiếp 2 ngõ ra rơle và 1-16 ngõ vào GST DI-9309
Module giao tiếp 2 ngõ ra rơle và 1-16 ngõ vào GST DI-9309
3.675.000 đ
[Giá chưa bao gồm VAT]

Module giao tiếp 2 ngõ ra rơle và 1-16 ngõ vào GST DI-9309

Mã sản phẩm: GST DI-9309 Lượt xem: 128

Mô tả sản phẩm:

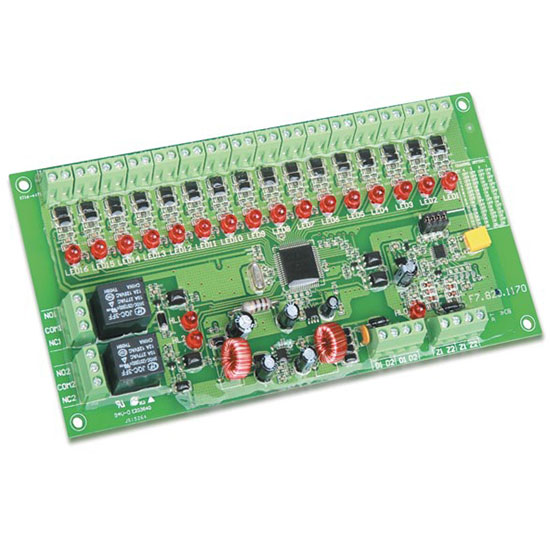

Module địa chỉ giao tiếp đa kênh GST DI-9309
Thông số kỷ thuật
- Mã sản phẩm : I-9309
- Thương hiệu :GST
- Xuất xứ : Trung Quốc
- Điện áp hoạt động
+ Điện áp Loop: 24 V (16V ~ 28V).
+ Điện áp nguồn: 24 VDC (20VDC ~ 28VDC).
- Dòng điện chờ
+ Loop: ≤1,5mA
+ Nguồn : ≤50mA
- Dòng điện hoạt động
+ Loop: ≤3mA
+ Nguồn : ≤100mA
- Công suất đầu ra: Công suất tiếp xúc đầu ra: 220 V / 2A.
- Loại đầu ra: Đầu ra tiếp xúc khô.
- Phương pháp lập trình: Lập trình điện tử.
- Phạm vi mã: Chiếm 3-18 địa chỉ, địa chỉ đầu ra của Kênh 1 có thể được đặt trong vòng 1 225. Địa chỉ đầu ra của Kênh 2 được tự động tăng 1 lên Kênh 1. Địa chỉ đầu vào của Kênh n được tự động tăng n và 1 lên Kênh 1.
- Các chỉ số hoạt động:
+ Đỏ. Chỉ số bỏ phiếu riêng biệt HL0. LED trạng thái riêng (n) cho mỗi đầu vào kênh. Đèn flash ở trạng thái lỗi. Chiếu sáng trong trạng thái hoạt động.
+ Chờ trong giám sát bình thường. HL1 và HL2 cho mỗi đầu ra kênh. Chiếu sáng khi được kích hoạt.
- Nhiệt độ môi trường: -10oC + 50oC
- Độ ẩm tương đối: ≤95%, không ngưng tụ
- Khoảng cách lỗ lắp: 190mm × 90mm
- Kích thước (L × W × H): 200mm × 100mm × 20 mm
- Trọng lượng: Khoảng 240g
3.675.000 đ
[Giá chưa bao gồm VAT]
Xuất xứ
Thương hiệu


Mô tả chi tiết

Bộ giao tiếp 2 ngõ ra rơle và 1-16 ngõ vào nguồn 24VDC GST DI-9309, Module giao tiếp 2 ngõ ra rơle và 1-16 ngõ vào nguồn 24VDC GST DI-9309, Module địa chỉ giao tiếp đa kênh GST DI-9309
Mô-đun DI-9309 cung cấp giải pháp tích hợp cho các ứng dụng yêu cầu nhiều ngõ vào, tiếc kiệm diện tích lắp đặt và chi phí lắp đặt. Với vi xử lý tích hợp, mô-đun ngõ vào nhiều kênh có thể giao tiếp với tủ báo cháy địa chỉ, giám sát nguồn cấp, và giám sát trạng thái ngõ vào, điều khiển ngõ ra và hiển thị trạng thái.
Với hai ngõ ra, mỗi ngõ ra sẽ có một địa chỉ độc lập và nhận lệnh từ tủ báo cháy địa chỉ, điều khiển ngõ ra rờ le tương ứng, cấp ngõ ra dạng tiếp điểm khô. Với 16 ngõ vào, mỗi ngõ vào tương ứng với một địa chỉ độc lập trên hệ thống và nhận tín hiệu trạng thái từ thiết bị được giám sát, truyền tín hiệu về tủ trung tâm báo cháy. Số lượng ngõ vào có thể tùy chỉnh cài đặt thông qua các jumper trên bo mạch.
Đặc tính
- Cung cấp tối đa 16 ngõ vào độc lập. Số lượng ngõ vào có thể cài đặt thông qua các jumper trên bo mạch.
- Các ngõ vào được cách li với đường loop.
- Cung cấp 2 ngõ ra dạng tiếp điểm khô điều khiển độc lập.
- Mô-đun sẽ chiếm từ 3 đến 18 địa chỉ riêng biệt, tùy theo việc lựa chọn số lượng ngõ vào.
- Có chức năng giám sát nguồn 24V cấp vào.
- Có chức năng giám sát ngắn mạch và hở mạch.
- Thiết bị tương thích: GST-IFP8, GST-200/2
Thông số kỷ thuật
- Mã sản phẩm : I-9309
- Thương hiệu :GST
- Xuất xứ : Trung Quốc
- Điện áp hoạt động
+ Điện áp Loop: 24 V (16V ~ 28V).
+ Điện áp nguồn: 24 VDC (20VDC ~ 28VDC).
- Dòng điện chờ
+ Loop: ≤1,5mA
+ Nguồn : ≤50mA
- Dòng điện hoạt động
+ Loop: ≤3mA
+ Nguồn : ≤100mA
- Công suất đầu ra: Công suất tiếp xúc đầu ra: 220 V / 2A.
- Loại đầu ra: Đầu ra tiếp xúc khô.
- Phương pháp lập trình: Lập trình điện tử.
- Phạm vi mã: Chiếm 3-18 địa chỉ, địa chỉ đầu ra của Kênh 1 có thể được đặt trong vòng 1 225. Địa chỉ đầu ra của Kênh 2 được tự động tăng 1 lên Kênh 1. Địa chỉ đầu vào của Kênh n được tự động tăng n và 1 lên Kênh 1.
- Các chỉ số hoạt động:
+ Đỏ. Chỉ số bỏ phiếu riêng biệt HL0. LED trạng thái riêng (n) cho mỗi đầu vào kênh. Đèn flash ở trạng thái lỗi. Chiếu sáng trong trạng thái hoạt động.
+ Chờ trong giám sát bình thường. HL1 và HL2 cho mỗi đầu ra kênh. Chiếu sáng khi được kích hoạt.
- Nhiệt độ môi trường: -10oC + 50oC
- Độ ẩm tương đối: ≤95%, không ngưng tụ
- Khoảng cách lỗ lắp: 190mm × 90mm
- Kích thước (L × W × H): 200mm × 100mm × 20 mm
- Trọng lượng: Khoảng 240g
