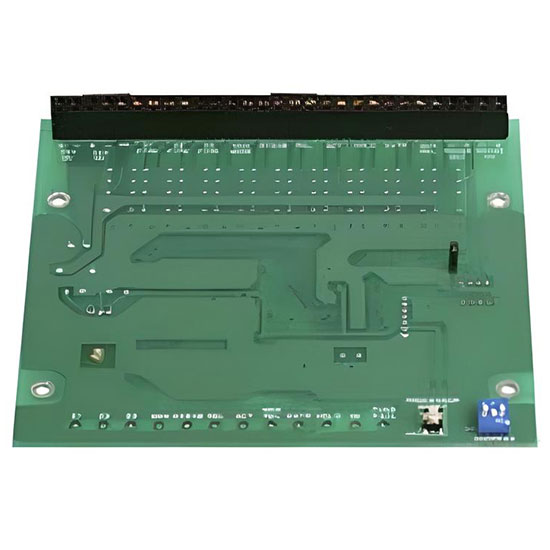

Bo ngõ ra Hochiki HCVR-AB

Name: Bo ngõ ra Hochiki HCVR-AB
SKU: HCVR-AB

SKU: HCVR-AB

HCVR-AB là bo mạch phụ trợ (Ancillary Board) chuyên dụng được thiết kế để mở rộng khả năng điều khiển thiết bị ngoại vi từ xa của tủ trung tâm xả khí HCVR-3.

GIÁ THAM KHẢO

Số lượng:

Cái

Tư vấn kỹ thuật:

Chia sẻ:

Thông tin sản phẩm

🔧 HCVR-AB – Bo Mạch Điều Khiển Mở Rộng Cho Tủ Xả Khí Hochiki HCVR-3

Giải pháp điều khiển ngoại vi mạnh mẽ và linh hoạt cho hệ thống chữa cháy bằng khí

📘 Tổng Quan Sản Phẩm
HCVR-AB là một bo mạch phụ trợ (Ancillary Board) được thiết kế để mở rộng chức năng điều khiển ngoại vi cho tủ trung tâm xả khí HCVR-3 của Hochiki. Với các tiếp điểm khô (voltage-free) dạng relay thường hở, thiết bị cho phép điều khiển các thiết bị bên ngoài như còi đèn, quạt hút khói, hệ thống đóng/mở cửa, thang máy hoặc hệ thống HVAC từ chính tủ điều khiển xả khí trung tâm – một cách an toàn, chính xác và linh hoạt.

🔍 Chức Năng Chính Của HCVR-AB
- Cung cấp relay đầu ra không áp, giúp chuyển tín hiệu điều khiển sang các hệ thống thiết bị ngoại vi.
- Kết nối trực tiếp với tủ HCVR-3 thông qua giao tiếp RS-485 và nguồn phụ trợ 24VDC.
- Hỗ trợ địa chỉ độc lập nhờ DIP switch nhị phân, cho phép kết nối tối đa 7 module HCVR-AB trên cùng một hệ thống HCVR-3.
- Thiết kế dễ mở rộng, có thể lắp trong hộp riêng với tùy chọn màu đỏ hoặc xám than.

🌟 Tính Năng Nổi Bật
✅ Tích hợp relay không áp (voltage-free relay output)
- Công suất tiếp điểm: 30VDC @ 1A
- Dạng tiếp điểm: Change-over (chuyển mạch – NO/NC)
✅ Tương thích hoàn toàn với tủ HCVR-3
- Kết nối đơn giản qua 4 dây (data + nguồn)
- Dữ liệu truyền thông RS-485 được giám sát liên tục, đảm bảo an toàn và tin cậy
✅ Dễ dàng mở rộng hệ thống điều khiển
- Hỗ trợ địa chỉ hóa đến 07 module HCVR-AB trên một tủ HCVR-3
- Cấu hình địa chỉ đơn giản bằng công tắc DIL switch dạng nhị phân
✅ Thiết kế chắc chắn – linh hoạt khi lắp đặt
- Có thể lắp đặt bo mạch rời (board only) hoặc kèm hộp bảo vệ (enclosure)
- Tùy chọn màu sắc: Đỏ (Red) hoặc Xám than (Charcoal)

📐 Thông Số Kỹ Thuật Chi Tiết

Thông số	Giá trị
Nguồn cấp	20 – 30 VDC
Dòng điện chờ (Standby)	16 mA
Dòng điện báo động	175 mA
Chiều dài dây tối đa	4000 ft (khoảng 1219 m, RS-485)
Tiết diện dây hỗ trợ	14 – 22 AWG
Relay đầu ra	30VDC @ 1A (change-over, không áp)
Kích thước	15.1” (W) x 12.2” (H) x 3.54” (D)
Độ ẩm hoạt động	Tối đa 95% RH (không ngưng tụ)
Nhiệt độ hoạt động	23°F đến 122°F (~ -5°C đến 50°C)
Màu sắc	Đỏ hoặc Xám than (charcoal)

🧱 Các Phiên Bản & Tùy Chọn Mua Hàng
✅ Bo mạch riêng (board only):
- Model: HCVR-AB
✅ Hộp bảo vệ lắp kèm (enclosure):
- Model: HCVR-ABE-R (Màu đỏ)
- Model: HCVR-ABE-C (Xám than)
📌 Lưu ý: Enclosure được bán riêng

🛡️ Chứng Nhận & Tiêu Chuẩn
HCVR-AB đáp ứng đầy đủ các tiêu chuẩn an toàn quốc tế trong lĩnh vực phòng cháy chữa cháy:
🔒 UL 864 – Tiêu chuẩn hệ thống chữa cháy tại Mỹ
🔒 FM Approved – Được phê duyệt bởi Factory Mutual
🔒 California State Fire Marshal – Được chấp thuận tại California

🏭 Ứng Dụng Thực Tế
HCVR-AB được sử dụng để mở rộng chức năng điều khiển trong các hệ thống chữa cháy bằng khí tự động, đặc biệt tại:
- Trung tâm dữ liệu (Data Centers)
- Kho hàng vật liệu dễ cháy nổ
- Nhà máy sản xuất có yêu cầu ngắt hệ thống HVAC
- Các tòa nhà thông minh yêu cầu tích hợp chữa cháy – an ninh – điều hòa

🤝 Lợi Ích Khi Lắp Đặt HCVR-AB
✔ Tăng tính linh hoạt và mở rộng của hệ thống xả khí
✔ Điều khiển trực tiếp các thiết bị ngoại vi (như quạt, thang máy, cửa từ...)
✔ Đáp ứng tiêu chuẩn an toàn quốc tế
✔ Dễ dàng cài đặt, cấu hình và tích hợp vào hệ thống hiện hữu
