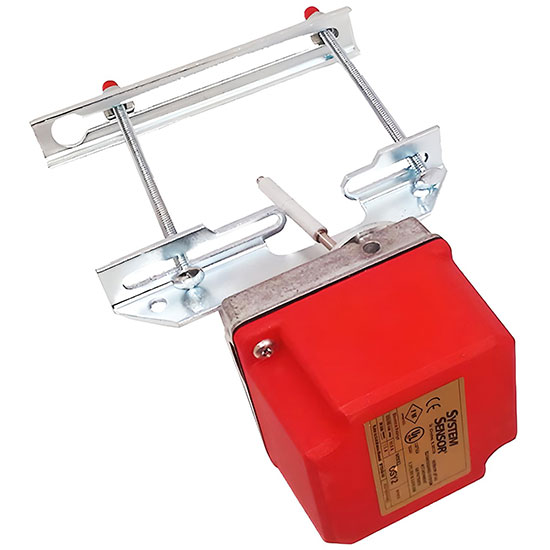

Công tắc giám sát van OS&Y System Sensor OSY2

Hàng chính hãng Đầy đủ CO/CQ Bảo hành chính hãng

Công tắc giám sát van OS&Y System Sensor OSY2

Name: Công tắc giám sát van OS&Y System Sensor OSY2
SKU: OSY2

SKU: OSY2

System Sensor OSY2 là thiết bị giám sát chuyên dụng cho van kiểu Outside Screw & Yoke (OS&Y) – loại van được sử dụng phổ biến để đóng/mở dòng nước trong hệ thống sprinkler chữa cháy. OSY2 có chức năng giám sát trạng thái mở của van và gửi cảnh báo nếu van bị đóng hoặc bị can thiệp trái phép, đảm bảo hệ thống chữa cháy luôn trong trạng thái sẵn sàng hoạt động.

GIÁ THAM KHẢO

Số lượng:

Cái

Tư vấn kỹ thuật:

Chia sẻ:

Thông tin sản phẩm

System Sensor OSY2 – Công Tắc Giám Sát Van OS&Y Chuẩn NEMA 3R, SPDT Kép, Độ Tin Cậy Cao

🔥 Tổng quan sản phẩm
System Sensor OSY2 là thiết bị giám sát trạng thái mở/đóng của van OS&Y (Outside Screw and Yoke) – loại van cổng thường dùng trong hệ thống sprinkler. OSY2 giúp phát hiện nếu van bị đóng (do vô tình, bảo trì, hoặc phá hoại) và gửi tín hiệu về tủ báo cháy để cảnh báo.
Thiết bị được thiết kế để lắp đặt ngoài trời hoặc trong nhà, đạt chuẩn NEMA 3R, tích hợp hai công tắc SPDT (Form C) để đồng thời kích hoạt trung tâm báo cháy và chuông/còi cảnh báo cục bộ. OSY2 phù hợp lắp cho các van kích thước từ 1 đến 12 inch.

✅ Ưu điểm nổi bật của công tắc giám sát van System Sensor OSY2
🛡 Thiết kế bền bỉ, chịu được môi trường ngoài trời
- Vỏ ngoài bằng kim loại đúc nguyên khối, đạt chuẩn NEMA 3R, chống nước nhẹ, mưa tạt, bụi và côn trùng.
- Hoạt động ổn định trong dải nhiệt độ rộng từ –40°F đến 120°F (–40°C đến 49°C), mặc dù UL chỉ chứng nhận chính thức từ 0°C.
🔧 Lắp đặt linh hoạt – không cần cắt trục
- Thanh truyền động có thể điều chỉnh độ dài, không cần cắt khi lắp – tiết kiệm thời gian và công sức thi công.
- Giá đỡ đa dụng, dễ lắp đặt cho hầu hết các van OS&Y từ 1" đến 12", kể cả những van có hình dạng đặc biệt hoặc khó thao tác.
- Có thể lắp dọc (đầu dò hướng xuống) hoặc lắp ngang. Không được lắp đầu dò hướng lên trên.
🔒 An toàn và bảo mật
- Trang bị vít nắp chống tháo giúp ngăn ngừa can thiệp trái phép.
- Có thể lắp thêm công tắc giám sát nắp (tamper switch) với mã phụ kiện 546-7000 (tùy chọn với model OSY2, chuẩn với OSY2A).
🔁 Cảnh báo kép – đồng bộ hóa 100%
- Hai công tắc SPDT đồng bộ cho phép kết nối đồng thời:
+ Tín hiệu về tủ báo cháy
+ Tín hiệu ra chuông hoặc đèn cục bộ
- Hệ thống luôn cảnh báo ngay khi van bị đóng trái phép hoặc cố ý.

📐 Thông số kỹ thuật chi tiết

Thông số	Giá trị
Model	OSY2 (chuẩn UL), OSY2A (chuẩn ULC)
Chức năng	Giám sát trạng thái mở của van OS&Y
Loại tiếp điểm	2 x SPDT (Form C) – đồng bộ
Tải tiếp điểm	10A @ 125/250 VAC, 2.5A @ 6/12/24 VDC
Kích thước van hỗ trợ	1” đến 12” (2.54 đến 30.48 cm)
Dải nhiệt độ hoạt động	–40°C đến 49°C (*UL chỉ công nhận từ 0°C)
Tiêu chuẩn vỏ ngoài	NEMA 3R – dùng ngoài trời
Kích thước thiết bị	5.75" (H) x 3.5" (W) x 3.25" (D)
Cổng conduit	1 cổng bên hông, kích thước ½”
Dây điện hỗ trợ	Tối đa 12 AWG
Trọng lượng	2.8 lbs (1.3 kg)
Tuân thủ tiêu chuẩn	NFPA 13, 13D, 13R, NFPA 72
Bằng sáng chế	US Patents: 5,478,038; 5,213,205
Chứng nhận	UL, ULC, FM, CSFM, MEA

🏗 Ứng dụng thực tiễn
Công tắc OSY2 thích hợp sử dụng trong tất cả các hệ thống chữa cháy tự động có sử dụng van OS&Y:
🏢 Tòa nhà văn phòng, trung tâm thương mại
🏭 Nhà máy, khu công nghiệp, nhà kho
🏠 Khu dân cư, biệt thự, nhà riêng có sprinkler
🏨 Khách sạn, khu nghỉ dưỡng ven biển
🏗 Trạm bơm PCCC, phòng kỹ thuật ngoài trời

🛠 Hướng dẫn lắp đặt cơ bản
- Gắn OSY2 lên thân van OS&Y bằng giá đỡ có thể điều chỉnh.
- Đảm bảo trục truyền động gắn đúng vị trí hành trình van mở – thiết bị sẽ kích hoạt khi van di chuyển 1/5 hành trình hoặc trong 2 vòng quay.
- Sử dụng ống luồn dây điện ½ inch từ cổng bên để đấu nối vào trung tâm báo cháy.
- Kết nối đồng thời công tắc SPDT tới tín hiệu báo cháy không tắt được (non-silenceable) và chuông cục bộ.
- Đề nghị sử dụng điện trở giám sát (EOL resistor) để đảm bảo mạch báo hoạt động chính xác.

📦 Phụ kiện tùy chọn

Mã phụ kiện	Mô tả
546-7000	Công tắc giám sát nắp (tamper switch)
WFDW	Cờ lê mở nắp chống tháo

📞 Liên hệ tư vấn & báo giá System Sensor OSY2
Bạn đang tìm kiếm thiết bị giám sát van OS&Y bền bỉ, chính xác, hoạt động tốt ngoài trời và đạt chuẩn quốc tế? System Sensor OSY2 là lựa chọn đáng tin cậy được các hệ thống PCCC chuyên nghiệp trên toàn cầu tin dùng.
🔧 Chúng tôi cung cấp:
- Tư vấn chọn thiết bị theo bản vẽ PCCC & tiêu chuẩn NFPA
- Giao hàng nhanh, hàng hóa đầy đủ CO-CQ
- Hướng dẫn lắp đặt & hỗ trợ kỹ thuật sau bán hàng
📲 Hotline kỹ thuật: 0912.124.679
📩 Email tư vấn: tanthekim@gmail.com
🌐 Website: https://tanthekimsafety.com
