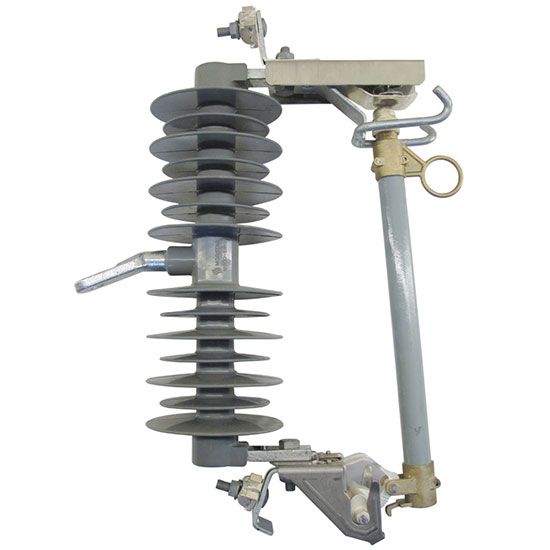

Cầu chì bảo vệ cho mạng trung thế MSCO-S111

Name: Cầu chì bảo vệ cho mạng trung thế MSCO-S111
SKU: MSCO-S111

SKU: MSCO-S111

Cầu chì bảo vệ cho mạng trung thế MSCO-S111
Thông số kỷ thuật
- Mã sản phẩm : MSCO-S111
- Điện áp định mức kV (Nom - Max- Bil) : 14.4 – 15 -110
- Dòng điện liên tục : 100AMP
- Mức độ gián đoạn : 10kA (ASYM)
- Khoảng cách rò rỉ : 15.2”-385mm
- Trọng lượng : 3.165kg
- Thanh rút ngắn hồ quang : Không

GIÁ THAM KHẢO

Xuất xứ

Nhà sản xuất

Số lượng:

cái

Tư vấn kỹ thuật:

Chia sẻ:

Thông tin sản phẩm

Cầu chì bảo vệ cho mạng trung thế MSCO-S111
Fuse Cutout hay Cut-out fuse - là thiết bị bảo vệ cho mạng trung thế, được phối hợp giữa một cầu chì và dao cắt, được sử dụng ở các đường dây trên không và nhánh rẽ để bảo vệ các trạm biến áp phân phối khỏi sự cố quá dòng và quá tải. Nguyên nhân gây nên quá dòng do sự cố trong máy biến áp hay mạng điện của khách hàng sẽ làm dây chì nóng chảy, ngắt máy biến áp ra khỏi đường dây. FCO có thể được tháo xuống bằng tay thông qua sào cách điện (hot stick) khi người thao tác đứng ở mặt đất.
Chúng tôi cung cấp cả cầu chì bằng sứ và polyme cho các hệ thống ở định mức điện áp 15kV và 27kV, chất cách điện Polyme là Cao su Silicon hoặc HDPE cho các cầu chì polyme. Cầu chì Morstar đáp ứng và vượt quá tất cả các yêu cầu hiệu suất ANSI hiện hành với thử nghiệm được thực hiện tại một phòng thí nghiệm độc lập được công nhận.
Cầu chì Morstar được sản xuất với tiêu chuẩn tính năng sau:.

Cầu chì bảo vệ cho mạng trung thế MSCO S111 1

1) Đầu nối song song - Làm bằng đồng đóng hộp cho cáp từ 8 AWG đến 4/0 ACSR. Để dễ dàng kết nối, nó có thể chứa hai dây dẫn với kích thước khác nhau trong một đầu nối duy nhất. Cũng có sẵn trong các mô hình khác.
2) Tiếp điểm Thượng - Bạc sang bạc; lò xo thép không gỉ cung cấp áp suất tiếp xúc cao
3) Móc gắn - Được sử dụng như một công cụ hỗ trợ để mở có năng lượng cũng như để dẫn hướng ống cầu chì trong quá trình đóng.
4) Ống cầu chì - Sợi lưu hóa được phủ bằng sợi thủy tinh và sơn bằng epoxy chống tia cực tím đặc biệt.
5)Tiếp điểm dưới - Bạc sang bạc; lò xo màu cung cấp áp suất tiếp xúc cao
6)Toggle-joint - Cấu tạo bằng thép không gỉ.
7) Flipper - Cấu tạo bằng thép không gỉ; kết hợp với khớp chuyển đổi cho phép, đặc biệt trong quá trình đóng, liên kết cầu chì chịu lực kéo trên 3 Kgf; nó cũng cho phép tách liên kết cầu chì tốc độ cao
8) Trunnion - Cấu tạo bằng đồng đúc cường độ cao mạ bạc; nó hỗ trợ việc căn chỉnh ống cầu chì trong quá trình đóng.
9) Chất cách điện - Porcelainin có độ bền cao phù hợp với ANSI, IEC, hoặc được làm bằng lõi sợi thủy tinh ECR bao bọc trong cao su silicone.
Cấu tạo
Một FCO bao gồm 3 thành phần chính sau:
- Khung đỡ (The cutout body) - có dạng hình chữ "C", có nhiệm vụ nâng đỡ ống chì và sứ cách điện.
- Ống chì (Fuse holder hay còn gọi là fuse tube hoặc door), có thể hoán đổi vị trí cho nhau, và làm việc như một dao cắt đơn giản. Khi có sự cố, (dây chì nóng chảy) hoặc FCO hoạt động như một dao cắt bị ngắt, phần ống chì sẽ rơi xuống, và được treo "lủng lẳng" trên khung đỡ. Người vận hành có thể dễ dàng phát hiện và khắc phục sự cố. Tính năng này cũng là một tín hiệu bảo đảm rằng mạng đã được cách ly hoàn toàn, giúp cho người thợ khi sửa điện có thể quan sát bằng mắt và yên tâm làm việc.
- Dây chì (Fuse element, hay fuse link)

Cầu chì bảo vệ cho mạng trung thế MSCO S111 2

Thông số kỷ thuật

Mã sản phẩm	Điện áp định mức kV			Dòng điện liên tục	Mức độ gián đoạn	Khoảng cách rò rỉ	Trọng lượng	Thanh rút ngắn hồ quang
Mã sản phẩm	Nom	Max	Bil	Dòng điện liên tục	Mức độ gián đoạn	Khoảng cách rò rỉ	Trọng lượng	Thanh rút ngắn hồ quang
MSCO-S111	14.4	15	110	100AMP	10kA ASYM)	15.2”-385mm	3.165kg	No
MSCO-S211	14.4	15	110	200AMP	12kA(ASYM)	15.2”-385mm	3.457kg	Yes
MSCO-S311	14.4	15	110	300AMP	12kA(ASYM)	15.2”-385mm	3.675kg	Solid blade
MSCO-S125	25	27	150	100AMP	12kA ASYM)	24.4”-620mm	3.238kg	Yes
MSCO-S225	25	27	150	200AMP	10kA(ASYM)	24.4”-620mm	3.618kg	Yes
MSCO-S325	25	27	150	300AMP	12kA(ASYM)	24.4”-620mm	3.936kg	Solid blade
MSCO-S127	25	36	170	100AMP	12kA ASYM)	32.6”-830mm	6.015kg	Yes
MSCO-S227	25	36	170	200AMP	10kA(ASYM)	32.6”- 830mm	6.330kg	Yes
MSCO-S327	25	36	170	300AMP	12kA(ASYM)	32.6”- 830mm	6.605kg	Solid blade
