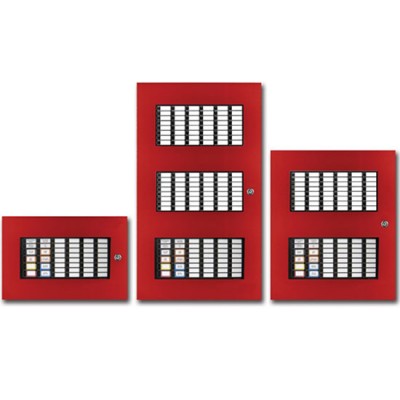

Tủ hiển thị phụ HOCHIKI HRA-1000

Tình trạng:

Viết đánh giá

Tủ hiển thị phụ HRA-1000 là thiết bị không thể thiếu cho hệ thống báo cháy HCP-1000 SERIES, góp phần nâng cao hiệu quả hoạt động và đảm bảo an toàn cho người sử dụng. Với thiết kế thông minh, tính năng vượt trội và ứng dụng rộng rãi, HRA-1000 là lựa chọn tối ưu cho các công trình cần hệ thống báo cháy hiện đại và an toàn.

[Xem tiếp]

Gọi ngay 0912.124.679 để có được giá tốt nhất!

Từ khóa: Hệ thống báo cháy Hochiki, Tủ hiển thị phụ HRA-1000, Trung tâm báo cháy HCP-1000 series, Hochiki HRA-1000, Mô-đun hiển thị phụ HRA-1000, HRA-1000 cho tủ báo cháy, Tính năng tủ hiển thị HRA-1000, Lắp đặt tủ hiển thị phụ HRA-1000, Bảng hiển thị phụ báo cháy, HRA-1000 kết nối RS-485, HRA-1000 nguồn 24VDC, Bo mạch hiển thị phụ HRAM-1032TZDS, Mô-đun mở rộng HRAM-1048TZDS, Vỏ tủ hiển thị HBB-1001, Vỏ tủ HRA-1000 HBB-1002, Đèn LED hiển thị zone HRA-1000, Chức năng điều khiển HRA-1000, Tủ phụ cho hệ thống báo cháy, Quản lý zone báo cháy, Thiết lập tủ hiển thị phụ HRA-1000, HRA-1000

🖥️ HRA-1000 Series – Bộ Hiển Thị Từ Xa Đa Kênh Cho Tủ Báo Cháy Hochiki HCP-1000

✅ Tương thích RS-485 | ✅ Hiển thị đến 224 điểm | ✅ Bi-colored LEDs | ✅ Điều khiển chức năng toàn hệ thống

🧠 Giới thiệu tổng quan
HRA-1000 Series là dòng remote annunciator đa điểm sử dụng giao tiếp RS-485, cho phép kết nối với tủ báo cháy HCP-1000 Series để mở rộng khả năng hiển thị, giám sát và điều khiển từ xa. Hệ thống bao gồm:
- HRAM-1032TZDS – Bộ chính hiển thị 32 điểm + nút điều khiển
- HRAX-1048TZDS – Mô-đun mở rộng 48 điểm hiển thị LED
- HRAM-1016TZDS – Phiên bản 16 điểm không mở rộng
Tất cả đều sử dụng LED hai màu (đỏ/amber) để phân biệt báo cháy và cảnh báo giám sát.

📦 Chi tiết sản phẩm theo từng model
🔹 HRAM-1032TZDS – Main Remote LED Annunciator
- Hiển thị 32 điểm LED
- Nút điều khiển:
🔁 System Reset
🔔 Fire Drill
✅ Acknowledge
🔇 Signal Silence
🔕 Buzzer Silence
🔌 Aux. Disconnect
💡 Lamp Test
🔧 Test/Config Mode
- LED trạng thái chung: A.C. ON, Common Trouble, Signal Silence, Remote Failure…
- Cho phép mở rộng thêm 4 mô-đun HRAX-1048TZDS → tổng cộng hiển thị lên đến 224 điểm
🔹 HRAX-1048TZDS – Programmable LED Annunciator Module
- 48 điểm LED hai màu (đỏ cho báo cháy, vàng cho cảnh báo giám sát)
- Gắn nối tiếp vào HRAM-1032TZDS hoặc HRAX-1048TZDS khác
- Có thể kết nối tối đa 4 mô-đun mở rộng với 1 HRAM → 32 + (4 x 48) = 224 điểm
🔹 HRAM-1016TZDS – Phiên bản đơn giản
- 16 điểm LED hiển thị
- Có nút điều khiển hệ thống cơ bản như HRAM-1032TZDS
- Không mở rộng được
- Phù hợp cho khu vực nhỏ hoặc giám sát cục bộ

📐 Tùy chọn vỏ tủ (enclosure)

Model	Sức chứa mô-đun	Kích thước (H x W x D)
HBB-1001	1 mô-đun	9” x 12.75” x 1.2”
HBB-1002	2 mô-đun	18” x 12.75” x 1.2”
HBB-1003	3 mô-đun	26.4” x 12.75” x 1.2”
HBB-1008	8 mô-đun	33” x 22.5” x 1.25”
HBB-1012	12 mô-đun	45” x 22.5” x 1.25”

Cửa kính Lexan™ | Khóa bảo mật | Gắn nổi hoặc gắn âm dễ dàng

🔌 Kết nối hệ thống
- Giao tiếp: RS-485 dạng vòng (loop) – không cho phép kết nối sao hoặc T-tap
- Cáp sử dụng:
+ 22 AWG: tối đa 4000 ft (~1200m)
+ 20 AWG: tối đa 6000 ft (~1800m)
+ 18 AWG: tối đa 8000 ft (~2400m)
- 1 đôi dây xoắn có shield cho tín hiệu
- 1 đôi dây không shield cho cấp nguồn 24VDC

🏆 Tính năng vượt trội
✅ LED 2 màu – tự động hiển thị đỏ (báo cháy) hoặc vàng (giám sát) theo cấu hình tủ
✅ Gán nhãn vùng trực tiếp – nhờ thẻ slide-in label
✅ Chức năng điều khiển đầy đủ giống như trên tủ chính
✅ Buzzer cục bộ tại annunciator – có thể tắt riêng
✅ Cấu hình nhanh qua DIP Switch

📜 Chứng nhận – Tiêu chuẩn
✅ UL Listed
✅ California State Fire Marshal: 7120-0410:0157
✅ Tương thích hoàn toàn với HCP-1000 Series (32–64 Zones)

📊 Bảng tư vấn annunciator theo từng cấu hình tủ HCP-1000

Cấu hình tủ HCP-1000	Số vùng (Zones)	Gợi ý annunciator chính	Số mô-đun mở rộng (HRAX-1048TZDS)	Tổng điểm hiển thị	Vỏ tủ gợi ý
HCP-1000 – 32 Zones	32 zones Class B	1 x HRAM-1032TZDS	0	32 điểm	HBB-1001 hoặc HBB-1002
HCP-1000 – 40 Zones	40 zones Class B	1 x HRAM-1032TZDS	1 x HRAX-1048TZDS	80 điểm (dư hiển thị)	HBB-1002 hoặc HBB-1003
HCP-1000 – 48 Zones	48 zones Class B	1 x HRAM-1032TZDS	1 x HRAX-1048TZDS	80 điểm (dư hiển thị)	HBB-1003
HCP-1000 – 56 Zones	56 zones Class B	1 x HRAM-1032TZDS	2 x HRAX-1048TZDS	128 điểm	HBB-1003 hoặc HBB-1008
HCP-1000 – 64 Zones	64 zones Class B	1 x HRAM-1032TZDS	2 x HRAX-1048TZDS	128 điểm (dư hiển thị)	HBB-1008

✅ HRAM-1032TZDS là annunciator chính, bắt buộc có để điều khiển hệ thống
✅ Mỗi HRAX-1048TZDS cung cấp 48 điểm LED hai màu
✅ Tối đa 4 HRAX có thể kết nối với 1 HRAM → hiển thị tối đa 224 vùng

💡 Tư vấn chọn annunciator theo tình huống thực tế

Vị trí lắp đặt	Thiết bị gợi ý	Mục đích
Phòng bảo vệ chính	HRAM-1032TZDS + HRAX mở rộng	Điều khiển toàn hệ thống + theo dõi đầy đủ tất cả zones
Tầng kỹ thuật / trung tâm điện	HRAM-1016TZDS hoặc HRAM-1032TZDS	Theo dõi 1 tầng hoặc 1 khu vực kỹ thuật cụ thể
Hành lang tầng / chốt an ninh	HRAM-1016TZDS	Theo dõi nhanh các vùng liên quan tại khu vực nhỏ
Phòng trực điều dưỡng / phòng camera	HRAM-1016TZDS hoặc HRAM-1032TZDS	Kết nối giám sát yên tĩnh, dễ thao tác, báo sự cố tức thì

🛠️ Tổng kết lựa chọn theo tủ

Tủ báo cháy HCP-1000	Annunciator tối thiểu đề xuất
32 zones	1 x HRAM-1032TZDS
40–48 zones	1 x HRAM-1032TZDS + 1 x HRAX-1048TZDS
56–64 zones	1 x HRAM-1032TZDS + 2 x HRAX-1048TZDS
Khu vực nhỏ	HRAM-1016TZDS (không mở rộng được – phù hợp tầng lẻ, hành lang...)

📞 Tư vấn – báo giá – cấu hình hiển thị từ xa
Bạn cần mở rộng khả năng giám sát và điều khiển cho hệ thống báo cháy nhiều khu vực?
📩 Email: tanthekim@gmail.com
📱 Hotline: 0912.124.679
🌐 Website: tanthekimsafety.com
🛡️ Sản phẩm chính hãng Hochiki – CO/CQ đầy đủ – Giao hàng toàn quốc – Hỗ trợ kỹ thuật trọn đời

✅ HRA-1000 Series là lựa chọn hoàn hảo để triển khai điểm hiển thị báo cháy từ xa, giúp giám sát an toàn tại hành lang, phòng kỹ thuật, phòng bảo vệ… mà không cần truy cập trực tiếp tủ trung tâm – tăng tính chủ động, tiện lợi và hiệu quả xử lý sự cố.

Thông số kỷ thuật:
- Mã sản phẩm: HRA-1000
- Hãng sản xuất: Hochiki
- Xuất xứ: Canada
- Loại tủ:Tủ hiển thị phụ
- Dung lượng zone : 32 zone (HRAM-1032TZDS), 48 zone (HRAM-1048TZDS), 64 zone (Kết hợp 2 module HRAM-1032TZDS)
- Kết nối: RS-485
- Nguồn: 24VDC
- Kích thước : Tùy theo số lượng module
- Vật liệu: Kim loại, nhựa cao cấp
- Mức độ bảo vệ: IP30
- Nhiệt độ hoạt động : -10°C đến 55°C
- Độ ẩm hoạt động: 0% đến 95% (không ngưng tụ)
